■ 产品特点

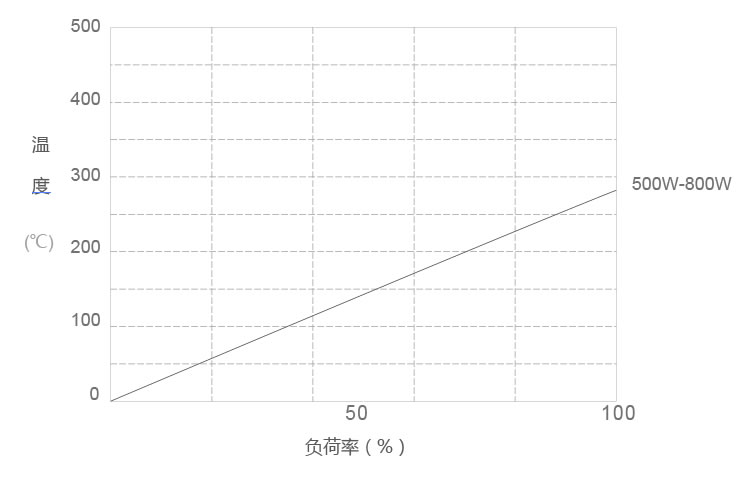

方型铝壳电阻采用高散热铝合金外壳和耐高温材料作为电阻基体，高绝缘不燃性填充料灌封，电阻基体与电阻丝及金属外壳紧密结合，具有较高的稳固性和热传导性。■ 表面温升

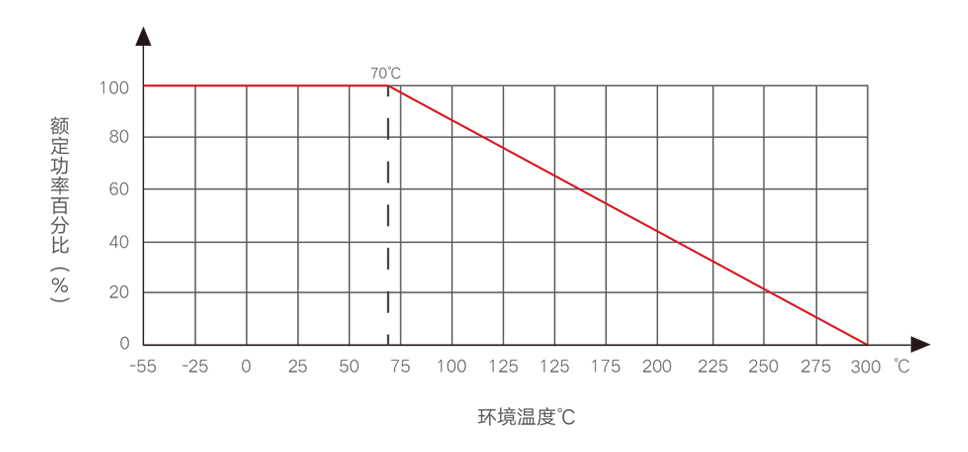

■ 降额曲线

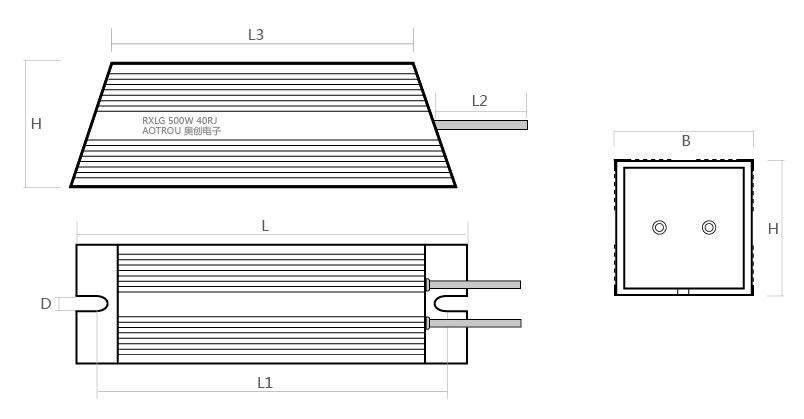

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L±1 | L3±1 | B±0.5 | H±0.5 | L1±1 | D±0.2 | 引线 | 重量 (G) | 配线 | 接线端子 | 阻值范围 (Ω) | 出线方式 |
| RXLG | 500 | 170 | 130 | 61 | 59 | 150 | 5.3 | 300 | 900 | 1.3 | M4 | 0.5～30K | 引线 插片 |
| 800 | 330 | 290 | 61 | 59 | 310 | 5.3 | 300 | 1900 | 1.3 | M4 | 0.5～30K |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：2000。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 稳态湿热 | 40℃ 相对湿(度90-95)% 96h | R≤±(5%±0.05Ω) | GB5729.2.24 |
| 温度快速变化 | -55℃+55℃ 3次循环 | R≤±(2%±0.05Ω) | GB5729.4.19 |
| 短时过负荷 | 10倍Pr 5S | 无可见损伤 | GB5729.4.13 |
| 绝缘电阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐电压 | AC3000V 50Hz 5s | 无击穿或飞弧 | GB5729.4.7 |
| 负荷寿命 | 25℃ Ur 1000h | R≤20% | GB5729.4.8 |
| 端子强度 | 45N 30S | 无可见损伤 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 无可见损伤 R≤±(1%R+0.05Ω) | GB5729.4.22 |
■ 成品识别码
| RXLG | 500 | 40R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RXLG系列（方型铝壳） | 500=500W 800=800W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺纹 L＝引线 P＝插片 |
*备注：RXLG 500W 40Ω ±5% ,型号：RXLG-500-40RJ-L；低电感，在型号中加入字母N，例如： N RXLG-500-40RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
