RXLG大功率梯型铝壳电阻器

RXLG梯型电阻器

RXLG系列电阻器耐气候性、耐振动、安全性,优于传统瓷骨架电阻器;易紧密安装,易附件散热器;外形美观,是电力、电子理想的配套产品。
额定功率范围:50W~200W
工作电压范围:<1.2kV
额定阻值范围:0.1Ω~10KΩ
最高耐压:3000V
最高精度:1%
IP等级:IP00/IP33
振动:1.5g
温漂范围:≤400ppm/℃
工作温度范围:-55℃~+275℃
应用领域:机械手、变频器、伺服驱动器
产品简介
在线咨询

■ 产品特点

RXLG梯型铝壳电阻器其耐气候性,耐振动,安全性,优于传统瓷骨架电阻器;。广泛应用于电源,变频器,伺服系统等高要求的电气回路中,并能够用于恶劣的工控环境。易紧密安装,易附加散热器。外型美观,是电力电子理想的配套产品。

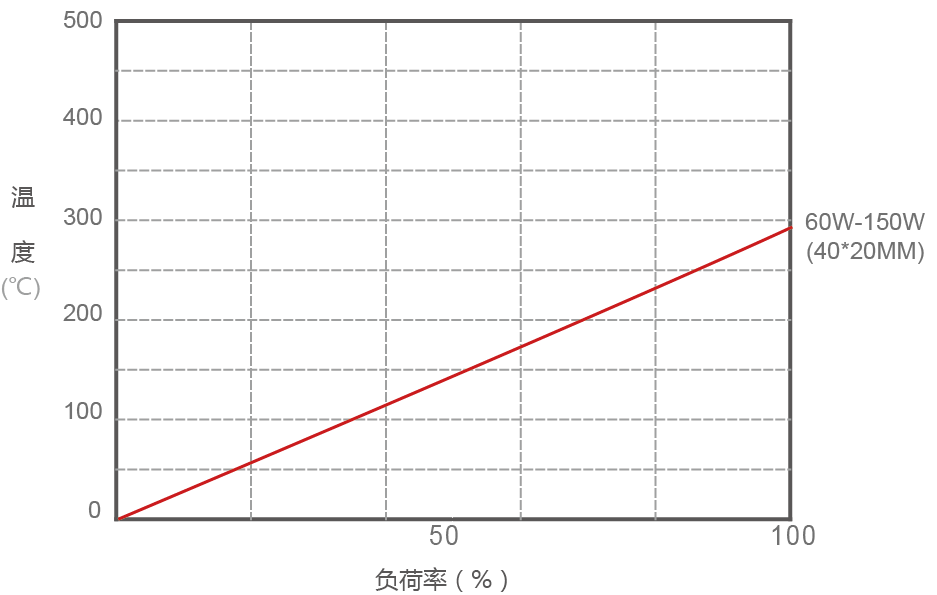

■ 表面温升

RXLG梯型铝壳电阻表面温升图

■ 降额曲线

RXLG梯型铝壳电阻降额曲线图

◆ 产品尺寸图

RXLG梯型铝壳电阻产品尺寸图

◆ 产品尺寸表单位:mm

规格功率
(W)
L±1L3±1B±0.5H±0.5L1±1D±0.2L2±10重量
(G)
配线接线端子阻值范围
(Ω)
出线方式
RXLG50100704020855.53001351.31.25-4S0.5~10K引线
60100704020855.53001351.31.25-4S0.5~10K引线
80110804020955.53001451.31.25-4S0.5~10K引线
1001158540201005.53001501.31.25-4S0.5~10K引线
12016513540201505.53002001.31.25-4S0.5~10K引线
15018515540201705.53002201.31.25-4S0.5~10K引线
20021518540202005.53002501.31.25-4S0.5~10K引线

*备注:尺寸仅供参考,具体尺寸和选型需咨询。阻值允许偏差(%):±5% ±10%,耐电压(V):2000。

■ 电气、机械特性

特性检查方法性能要求试验标准
稳态湿热40℃ 相对湿(度90-95)% 96hR≤±(5%±0.05Ω)GB5729.2.24
温度快速变化-55℃+55℃ 3次循环R≤±(2%±0.05Ω)GB5729.4.19
短时过负荷10倍Pr 5S无可见损伤GB5729.4.13
绝缘电阻DC 1000VR≥100MΩGB5729.4.6
耐电压AC3000V 50Hz 5s无击穿或飞弧GB5729.4.7
负荷寿命25℃ Ur  1000hR≤20%GB5729.4.8
端子强度45N 30S无可见损伤GB5729.4.16
耐振性f:5-200HZ a=1g X.Y.Z各2h无可见损伤 R≤±(1%R+0.05Ω)GB5729.4.22

■ 成品识别码

RXLG20050RJL
产品类别额定功率电阻值精度接线方式
RXLG系列(梯形铝壳)50=50W
100=100W
R1=0.1Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
T=螺纹
L=引线
P=插片

*备注:RXLG 200W 50Ω ±5% ,型号:RXLG-200-50RJ-L;低电感,在型号中加入字母N,例如: N RXLG-200-50RJ

■ 电阻使用建议

◆电阻在使用电路中建议留1.5倍的功率余量,如电路中电压100V,电流0.01A,计算功率:P=100*0.01=1W,这时候电阻不能使用1W的,计算1*1.5=1.5W,没有1.5W的电阻故需用到2W的电阻。
