■ 产品特点

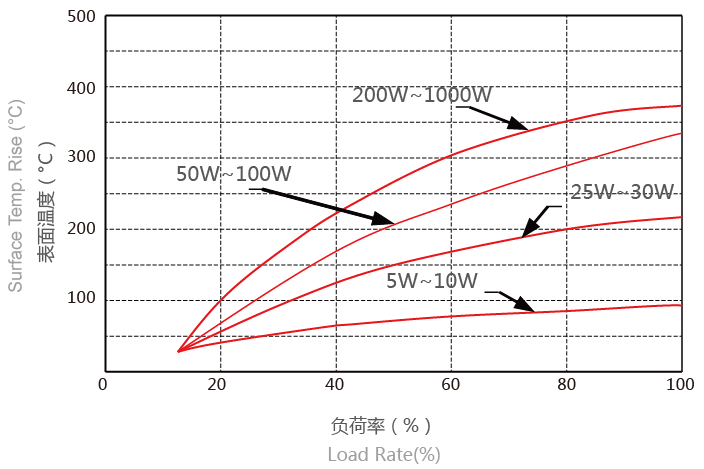

黄金铝壳电阻RX24系列十分稳定，并以高品质著称。它能在表面温度较低的有限空间内消耗大功率，热量通过铝外壳，迅速消散到散热器。■ 表面温升
■ 降额曲线

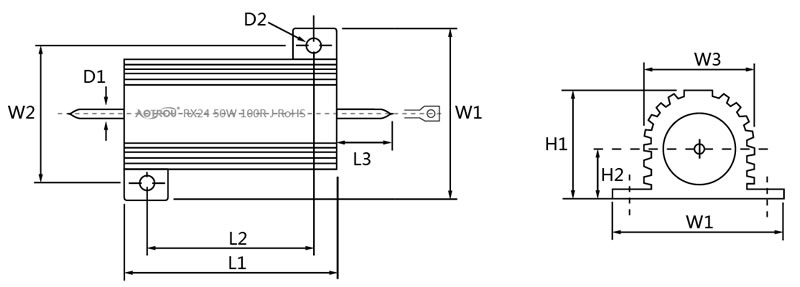

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L1±1 | L2±1 | L3±1 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | 阻值范围 (Ω) | 出线方式 | 重量 (G) |
| RX24 | 5W | 15 | 11 | 27.5 | 16 | 12 | 10 | 8 | 3.5 | 0.6 | 2.2 | 0.1~10K | 引线 | 4.5 |
| 10W(15W) | 20 | 14 | 11 | 23 | 16 | 12 | 10.5 | 4.4 | 1.6 | 3 | 0.1~10K | 引线、插孔 | 5.5 | |
| 25W | 28 | 17 | 11 | 29 | 20 | 16 | 15 | 6.6 | 2 | 3.5 | 0.1~10K | 引线、插孔 | 12.5 | |
| 35W | 33 | 24 | 11 | 29 | 21.5 | 16 | 15 | 6.6 | 2 | 3.5 | 0.1~10K | 引线、插孔 | 20 | |
| 50W | 50 | 39 | 11 | 29 | 21.5 | 16 | 15 | 6.6 | 2 | 3.5 | 0.1~10K | 引线、插孔 | 26 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：1500。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 无可见损伤 | IEC60115-1 4.22 |
| 短时间过负 | 10倍Pr 5S | △R/R≤±1% | IEC60115-1 4.13 |
| 绝缘阻值 | DC1000V,R>100MΩ | △R/R≤±1% | IEC60115-1 4.6 |
| 绝缘耐压 | UN,5S,I≤0.2mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±1% | IEC60115-1 4.25 |
| 高温存储 | 125℃,80%,500H | 无可见损伤 | IEC60115-1 4.23 |
| 耐焊锡热 | 350±5℃,3S±0.5S | △R/R≤±1% | IEC60115-1 4.18 |
■ 成品识别码
| RX24 | 50 | 6R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RX24系列（黄金铝壳） | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引线 K＝插孔 |
*备注：RX24 50W 6Ω ±5% ,型号：RX24-50-6RJ-L；低电感，在型号中加入字母N，例如： N RX24-50-6RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
