■产品特点

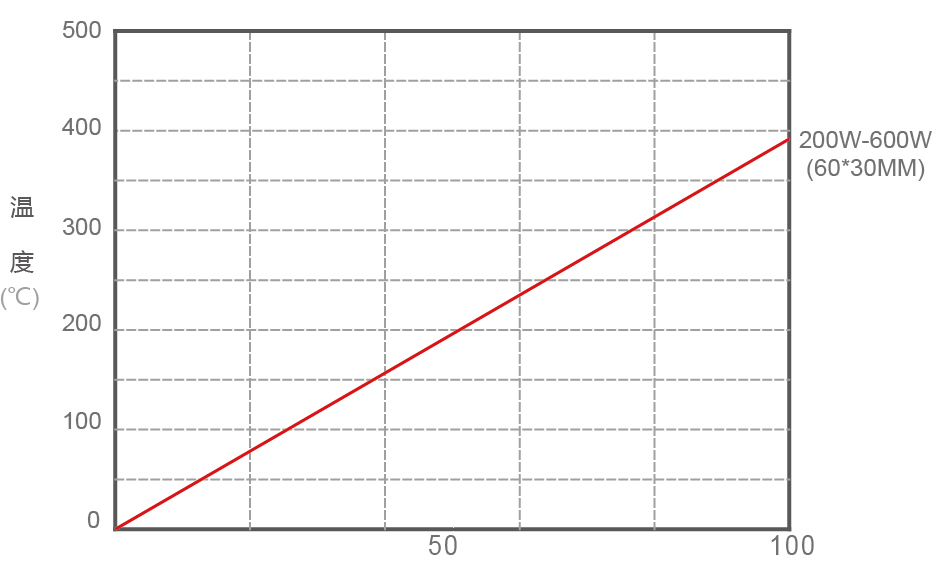

RXLG梯型铝壳电阻器，因期美观，耐用，散热性能强而广泛应用于变频器、伺服器作为制动刹车电阻使用。■表面温升

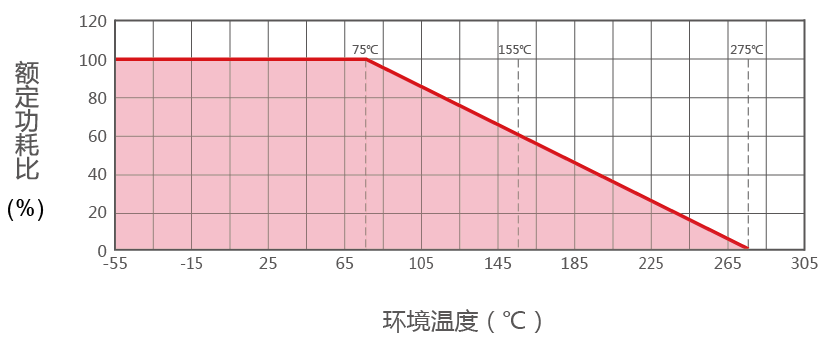

■降额曲线

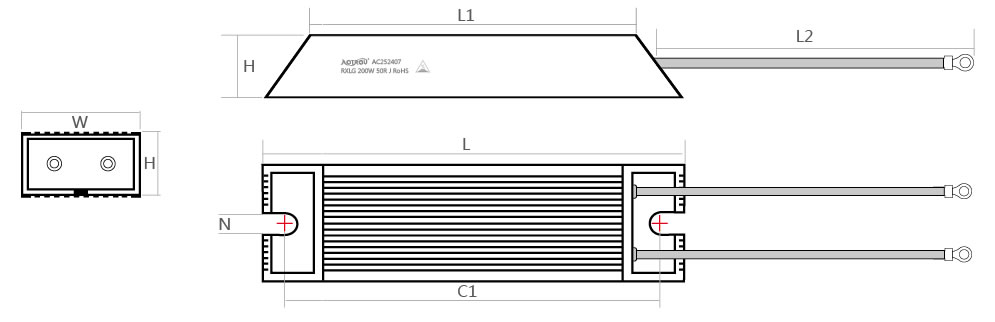

◆产品尺寸图
◆产品尺寸表单位：mm
| 规格 | 功率 (W) | L±1 | L1±1 | W±0.5 | H±0.5 | N±0.2 | C1±1 | L2±10 | 重量 (G) | 配线 | 接线端子 | 阻值范围 (Ω) | 出线方式 |
| RXLG | 200 | 165 | 150 | 60 | 30 | 5.5 | 125 | 300 | 450 | 1.3 | 1.25-4S | 0.1～20K | 引线 |
| 300 | 215 | 200 | 60 | 30 | 5.5 | 175 | 300 | 600 | 1.3 | 1.25-4S | 0.1～20K | 引线 | |
| 400 | 265 | 250 | 60 | 30 | 5.5 | 225 | 300 | 750 | 1.3 | 1.25-4S | 0.1～20K | 引线 | |
| 500 | 285 | 270 | 60 | 30 | 5.5 | 245 | 300 | 820 | 1.3 | 1.25-4S | 0.1～20K | 引线 | |
| 600 | 300 | 285 | 60 | 30 | 5.5 | 260 | 300 | 870 | 1.3 | 1.25-4S | 0.1～20K | 引线 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5%±10%，耐电压（V）：2000。
■电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 稳态湿热 | 40℃相对湿(度90-95)%96h | R≤±(1%±0.05Ω) | GB5729.4.24 |
| 温度快速变化 | -55℃+55℃3次循环 | R≤±(1%±0.05Ω) | GB5729.4.19 |
| 短时过负荷 | 10倍Pr 5S | 无可见损伤 | GB5729.4.13 |
| 绝缘电阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐电压 | AC3000V 50Hz 5s | 无击穿或飞弧 | GB5729.4.7 |
| 负荷寿命 | 25℃Ur 1000h | R≤±(1%±0.05Ω) | GB5729.4.25 |
| 端子强度 | 20N 30S | 无可见损伤 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 无可见损伤R≤±(1%R+0.05Ω) | GB5729.4.22 |
■成品识别码
| RXLG | 200W | 50R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RXLG系列（梯形铝壳） | 50W=50W 100W=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺纹 L＝引线 P＝插片 |
*备注：RXLG 200W 50Ω±5%,型号：RXLG 200W 50RJ L；低电感，在型号中加入字母N，例如：N RXLG 200W 50RJ L
■电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
