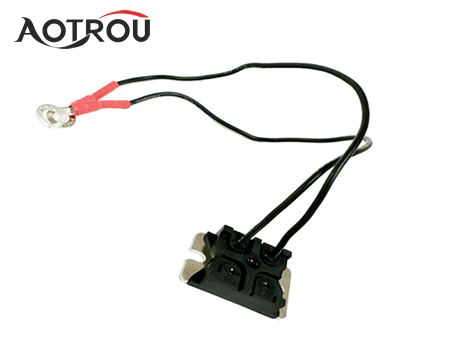

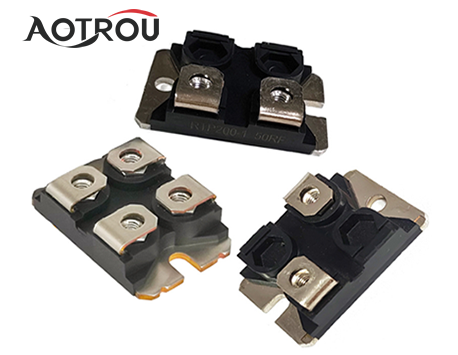

AOTROU厚膜无感电阻的作用
一、抑制高频振荡与电磁干扰
1.防止寄生振荡
在高中频电路(如感应加热设备、射频电源)中,普通电阻的寄生电感易与电路电容形成谐振,导致系统失控或器件损坏。AOTROU厚膜无感电阻通过特殊结构设计(如双线反向绕制或平面化电阻层),抵消电感效应,避免振荡产生。
2.降低电磁噪声
其无感特性可减少电流突变时产生的电磁干扰(EMI),适用于精密仪器仪表、医疗设备等对信号纯净度要求高的场景。
二、高功率负载与能量耗散

1.假负载应用
在广播电视发射机、通信基站等设备中,作为假负载吸收冗余能量,模拟真实负载工况,保护发射电路。
2.制动与缓冲
用于电机驱动、数控机床的制动回路,吸收电机停机时产生的反向电动势,防止过压损坏功率器件。
3.高功率耐受性
厚膜工艺使电阻层厚度达微米级(通常>10μm),结合陶瓷基板散热优势,可承受千瓦级瞬时脉冲功率(如汽车电子中的IGBT驱动保护)。
三、环境稳定性与可靠性
1.耐高温与防潮
氧化铝陶瓷基板与玻璃浆料封装,使其工作温度范围宽(-55°C~+155°C),且在潮湿、硫化环境中仍保持稳定性(工业PLC、汽车ECU常用)。
抗浪涌电流
相较于AOTROU薄膜电阻,厚膜结构对瞬时大电流(如电源启动浪涌)的耐受能力更强,适用于电源设备、电动汽车充电模块。
四、特殊场景适配性无感抗要求场景
线切割机床、高精度数控系统需避免电感引起的定位误差,厚膜无感电阻可确保电流响应无滞后。成本敏感型高功率应用
在消费电子电源、LED驱动等领域,以较低成本实现无感+高功率的双重需求(精度±5%,温度系数±200ppm/°C)。

总结:核心优势对比
特性 | 厚膜无感电阻 | 普通厚膜电阻 |
电感量 | 趋近于零 | 存在寄生电感 |
功率密度 | 高(可达数百瓦) | 中等 |
高频适用性 | 优(至GHz频段) | 差(易振荡) |
成本 | 高于普通电阻,低于薄膜无感 | 最低 |
典型应用 | 射频负载、工业制动 | 普通分压/限流 |
AOTROU厚膜无感电阻是高频、高功率及电磁敏感系统的关键元件,通过材料与结构创新平衡了性能、成本与可靠性。
