新手必看：电阻箱选型避坑全攻略

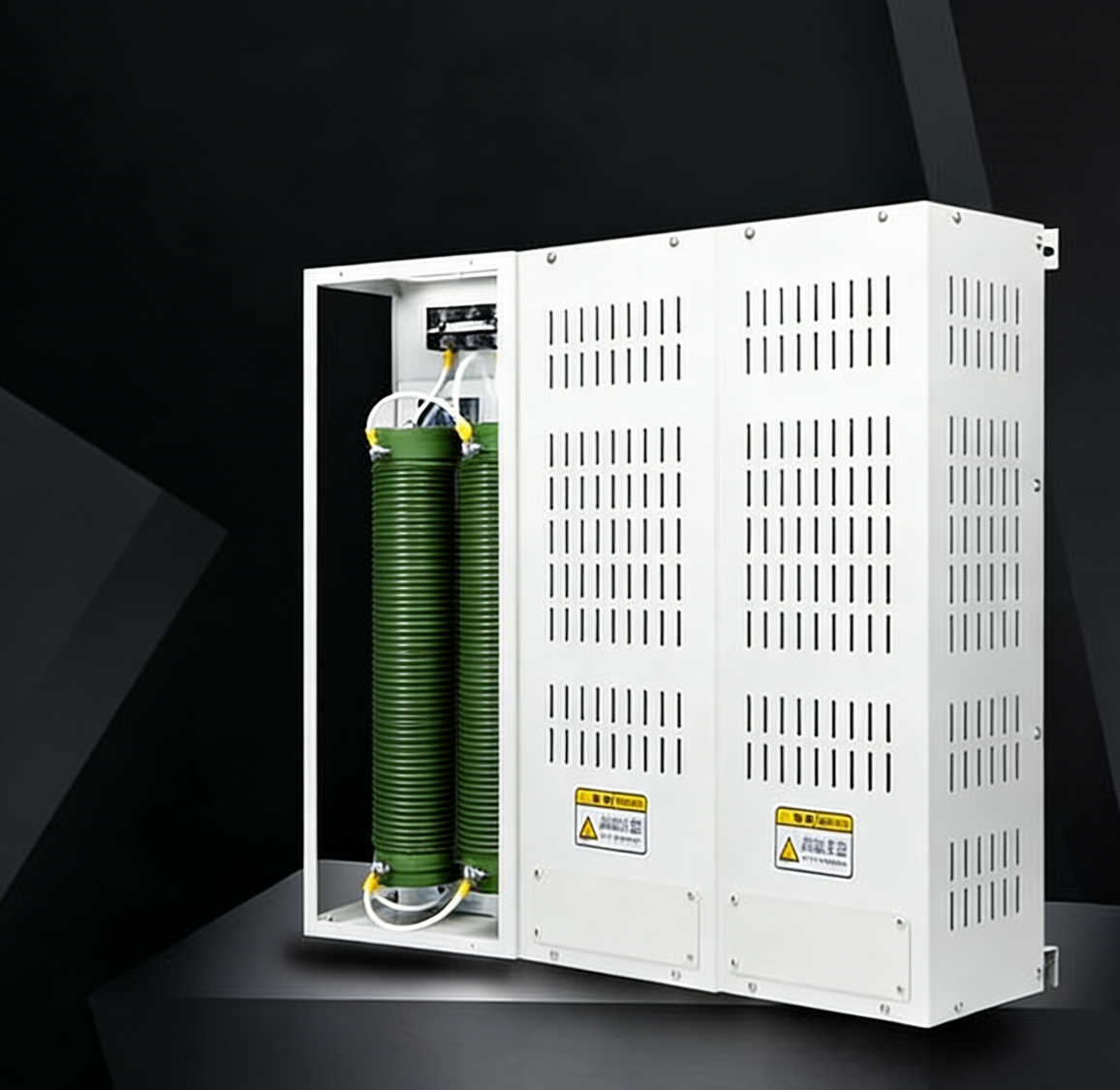

电阻箱是工业自动化中的关键组件，主要用于消耗电机再生能量，防止变频器因母线电压过高而跳闸。然而，新手在选配时常陷入误区，仅依据电机功率盲目匹配，忽视了阻值、工况、散热及防护等级等核心参数，极易引发设备烧毁、制动失效甚至安全事故。由于制动电阻箱的选型容错率极低，微小的参数偏差即可导致整套系统瘫痪。因此，奥创小编旨在为零基础新手提供一套系统的选型指南，帮助用户精准完成型号选择，确保设备安全稳定运行。

一、电阻箱原理的基础认知

制动电阻箱的核心作用，是吸收电机减速、停机、反转过程中产生的再生电能，将电能转化为热能消耗，避免直流母线电压过高击穿变频器、伺服驱动器，同时保障设备快速、平稳制动。

二、新手选型深坑

1、只看功率忽略阻值

很多人直接套用“1kW电机配1-2kW电阻箱”的简易公式，完全忽略阻值参数。阻值过小，会导致制动电流超限，瞬间击穿变频器IGBT模块，直接烧毁驱动器；阻值过大，再生电能无法及时消耗，制动力度不足、停机缓慢。

2、功率不预留余量

在常规匀速或低频制动工况下，看似额定功率达标，但设备启停波动、环境高温及频繁制动都会额外增加负荷。新手若零余量选型，电阻长期处于持续高温老化状态，极易引发起皮、熔断甚至起火等严重隐患。

3、散热条件不足

制动电阻箱工作时表面温度可超300℃，属于高温发热器件。新手安装时若紧贴柜体或其他设备、缺乏通风空间，会导致热量堆积无法散出，引发电阻持续高温漂移、功率衰减，最终烧毁。此外，在密闭柜体或高温环境中未配置强制风冷，也是导致故障的常见诱因。

4、忽视制动占空比

许多新手只看电阻箱标称功率，不懂区分“瞬时峰值功率”与“连续持续功率”。普通电阻箱通常仅支持短时工作，若在高频启停、往复运动或连续减速的工况下，用短时型替代连续型，必然会因过热而烧毁。因此，必须根据设备的制动占空比（制动时长/运行周期）来核算实际所需的持续功率。

5、配线规格不达标

选型精准但配线出错，同样会引发故障。配线线径过细、接线端子松动，会产生较大接触电阻，导致接线处发热打火；配线过长、未做屏蔽处理，易受干扰，影响制动稳定性。

6、忽略防护等级

室内干燥无尘环境，普通IP20防护电阻箱可正常使用；但户外、车间粉尘大、潮湿、有腐蚀性气体的场景，新手依旧选用普通机型，会导致电阻丝受潮氧化、积尘短路、外壳锈蚀，大幅缩短使用寿命，甚至引发短路故障。

7、混淆工作制

电阻箱分为S1连续工作制（24小时可持续工作）和S2短时工作制（仅支持短时制动）。新手不清楚工作制区别，将短时电阻箱用于连续制动设备，长期满负荷运行必然出现过热烧毁。

三、选型实操必备步骤

1、确定参数

设备参数：电机额定功率、额定电压（常规380V三相）、变频器/驱动器型号

电气参数：系统直流母线电压、驱动器最大制动电流

工况参数：制动频率、制动占空比、是否重载/高速/往复运行

环境参数：安装场景（室内/户外）、温湿度、粉尘、腐蚀情况、安装空间

2、核算阻值

核心公式：最小制动阻值R=直流母线电压U÷最大制动电流I

选型标准：实际选用阻值≥计算最小阻值，同时不大于厂家推荐最大阻值，平衡制动安全性和制动效果。阻值偏小烧设备，阻值偏大制动无力，严格卡在区间内即可。

3、核算功率

实际持续功率Pr=(U²×D)÷(R×K)

参数说明：D=制动占空比，K=散热降额系数（通风良好取0.5，密闭高温取0.4）

选型规则：电阻箱标称功率＞计算所得Pr，叠加安全余量：常规工况1.2-1.5倍余量，频繁制动、高温密闭、重载工况1.5-2倍余量。

4、匹配工况

工作制匹配：连续制动、24小时运行设备选S1连续工作制；短时启停、间歇工作可选S2短时工作制

防护等级：室内干燥无尘选IP20；粉尘、潮湿环境选IP23及以上；腐蚀环境选专用防腐涂层机型

散热方式：常规工况自然风冷；大功率、连续制动、密闭柜体工况，选强制风冷型

5、安装规范

安装：预留≥10cm散热空间，远离电缆、塑料配件等易燃物品，禁止密闭堆叠安装

配线：按电阻功率匹配国标铜线，紧固接线端子，避免虚接发热，长线配线做好屏蔽处理

安全：高温区域加装防护罩，张贴高温警示标识，符合电气安全标准
